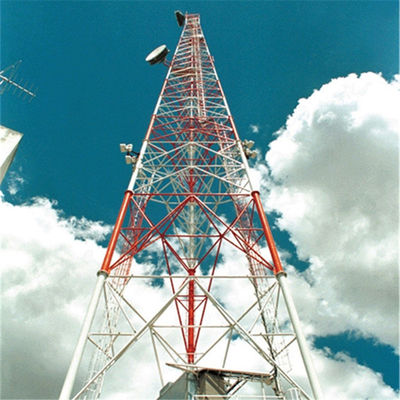

60m 하이마스트 5G 스테이션 이동통신 타워 연강
| 원래 장소 | 광저우 |
|---|---|
| 브랜드 이름 | Guangxin |
| 인증 | ISO9001 |
| 모델 번호 | SST-140 |
| 최소 주문 수량 | 1 세트 |
| 가격 | USD1880-2100 |
| 포장 세부 사항 | 강철 밴드 또는 번들에 의한 와이어 |
| 배달 시간 | 20-30일 |
| 지불 조건 | 웨스턴 유니온, L/C, T/T |
| 공급 능력 | 300톤/월 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품명 | 용융아연도금철강 이동통신탑 | 브랜드 이름 | Guangxin |
|---|---|---|---|
| 용융 아연 도금 | ISO 1461 2009, ASTM A123, BS729 | 항복 강도 (Fy) | 235-355MPa |
| 설계 풍속 | 30-50m/s, 구매자의 요구조건으로서 맞춤화되는 것으로 통조림으로 만드십시요 | 타워형 | 관형 타워, 단일 극자 탑, 앵글 철탑 |
| 설계 풍 하중 | 0.35-1.2KN/M2 | 작업 플랫폼 | 높이와 고객들에 달하는 양 |
| 연결 타입 | 너트 및 볼트 | 서비스 수명 | 50년 |
| 강조하다 | 5G 스테이션 이동 통신 타워,60m 이동 통신 타워,연강 이동 통신 타워 |
||
제품 설명
60m 하이 마스트 5G 스테이션 이동 통신 타워 연강
60m 높은 돛대 5G 스테이션 이동 통신 타워 아연 도금 연강
3-legged 또는 4-legged 자체 지원 강철 격자 통신 마스트
광저우 Guangxin 커뮤니케이션 장비 Co., 주식 회사.통신 모노폴 및 타워, 가로등 기둥 및 타워, 전력망 및 송전탑, 조명 보호 기둥, 인공 바이오닉 트리 위장 안테나 타워, CCTV 카메라 기둥 및 높은 마스트, 안내판 기둥을 포함한 통신 및 교통 인프라의 대규모 제조업체입니다. , 광고판 및 LED 디스플레이 갠트리 프레임, ETC 톨게이트 프레임 및 기타 제철소.우리가 공급하는 많은 프로젝트는 사용자 및 고객으로부터 파트너 평판, 상 및 승인을 받았습니다.5G 인프라, 스마트시티 및 안전한 교통시설, 토목건설 등 다양한 분야에 제철소를 공급하고 있습니다.
아연도금강재 및 이동통신탑의 기술사양
| 아연 도금 강철 통신 타워 | ||
| 1. 재료 | ||
| 용접 가능한 구조용 저탄소 강판 또는 튜브 | ||
| 2. 등급 | 주요 구조 | 바지 멜빵 |
| GB/T1591:Q345B | GB/T 700:Q235B | |
| ASTM A572 Gr50 | ASTM A36 | |
| EN10025: S355JR, S355J0, S355J2 | EN10025: S235JR, S235J0, S235J2 | |
| 3. 설계 풍속 | 최대 250km/h | |
| 4. 허용 편향 | 0.5 ~1.0도 @ 작동 속도 | |
| 5. 인장강도 | 470~630MPa | 360~510MPa |
| 6. 항복 강도 | 355MPa | 235MPa |
| 7. 연신율(%) | 24 | 20 |
| 8. 충격강도 KV(J) | 27(20°C)---Q345B(S355JR) | 27(20°C)---Q235B(S235JR) |
| 볼트 및 너트 | ||
| 9. 등급 | 등급 4.8, 6.8, 8.8 | |
| 10. 기계적 성질 기준 | ||
| 10.1 볼트 | ISO 898-1 | |
| 10.2 견과류 | ISO 898-2 | |
| 10.3 와셔 | ISO 6507-1 | |
| 11. 치수기준 | ||
| 11.1 볼트 | DIN7990, DIN931, DIN933 | |
| 11.2 견과류 | ISO4032, ISO4034 | |
| 11.3 와셔 | DIN7989, DIN127B, ISO7091 | |
| 용접 | ||
| 12. 방법 | CO2 차폐 아크 용접 및 서브머지드 아크 용접(SAW) | |
| 13. 표준 | AWS D1.1 | |
| 아연 도금 | ||
| 14. 강철 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
| 15. 볼트 및 너트의 아연도금 규격 | ISO 1461 또는 ASTM A153 | |
이동통신탑의 특징:
1. 작은 풍하중 계수, 강한 바람 저항.
2. 토지 자원 절약, 편리한 위치.
3. 편리한 운송 및 설치.
4. 고객의 선택에 따라 사다리는 내부 또는 외부에 배치할 수 있습니다.
5. 고급 국제 설계 개념 및 계산 방법을 사용하여 지질 및 기후에 따라 타워 경사를 조정할 수 있습니다.
6. 설치가 편리하고 안전하며, 협소한 면적의 취재, 설치장소 선정이 용이합니다.
파푸아 뉴기니 Alotau에 세워진 60m 아연 도금 강철 VHF 라디오 타워
이동통신탑 사양:
| 재료 | 관형 강철, 앵글 강판, 평강판 |
| 강종 | 용접 가능한 저탄소 구조용 강재 |
| 강종 | GB Q235, Q345, BS 4360, ASTM A36 등 |
| 항복 강도 | Fy≥235MPa |
| 인장 강도 | Fu≥400MPa |
| 연장 | σ≥20% |
| 표면 마감 | 용융 아연 도금 |
| 아연 도금층 | T≥65μm |
| 키 | 20m ~ 100m, 요청에 맞게 맞춤화 |
| 설계 | 자립식 또는 독립형 격자 타워 4개 |
| 구조 | 1~5개의 플랫폼, 각 플랫폼에는 안테나 장착용 브래킷 4~6개 또는 안테나, 전자레인지, RRU 및 기타 장치 장착용 지정된 수의 브래킷이 함께 제공됩니다. |
| 공급 모드 | CKD(완전녹다운), SKD(반녹다운), DKD(직접녹다운) |
| 고정/체결 | 볼트 및 너트, 연결 플레이트 |
| 구성 | 기초/앵커링 볼트, 타워 섹션, 1-5 플랫폼(선택 사항), 마운팅 브래킷, 사다리, 낙하 방지 시스템, 피뢰침, 접지판 등 |
| 풍하중 | 0.35-1.0kN/sqm |
| 수명 | 20-50년 |
| 보증 | 5 년 |
| 애플리케이션 | GSM/3G/4G/5G/FM 라디오 안테나, 전자레인지, 통신 스테이션. |
고압 송전탑
철탑 건축의 기본 절차
1, 지형 범주를 분류하고 타워 건설 요구 사항을 충족하는지 확인하기 위한 현장 지질 조사 또는 조사
2, 디자인 타워 본체 및 기초
3, 전문 설계 및 계산 소프트웨어로 타워 바디 및 기초 테스트 및 지정
4, 타워 및 기초 치수 및 재료 사양을 지정하십시오.
5, 타워 섹션의 로프팅 및 상점 도면 준비
6, 도면 및 사양에 따라 타워 부재를 제조합니다.
7, 타워 기초용 구멍을 파고 바닥에 시멘트 밑층을 만듭니다.
8, 기초용 강철 케이지 프레임 및 앵커리지 만들기
9, 콘크리트 기초 건설을 위한 나무 틀 만들기
10, 기초 주위에 철판 또는 막대로 접지망을 설치하십시오.
11, 콘크리트를 붓고 바닥 블록과 받침대를 구성합니다.
12, 건조 및 급수 콘크리트 기초
13, 충격 강도를 테스트하고 설계 사양을 충족하는지 확인하십시오.
14, 기초 받침대 및 기타 타워 부재에 타워 기초 고정
15, 타워 섹션 및 안테나 브래킷, 사다리, 휴식 및 작업 플랫폼, 피뢰침, 접지판 등을 조립합니다.
16, 타워 본체 및 기초의 접지 설정, 타워의 최소 2피트는 접지망과 연결되어야 하고, 피뢰침은 적어도 2개의 기초를 통해 접지망과 연결되어야 합니다.
17, 타워의 직진도 또는 수직도 테스트
18, 모든 사양이 확인되면 완료.
철탑의 응용
1, GSM, 2G/4G/5G 셀룰러 모바일 통신 안테나 장착 및 통신 신호 전송 타워.
2, FM, AM, VHF 라디오 송신탑.
3, 방송국 타워
4, 전력 송배전 철탑
5, 밀리터리 감시탑
6, 레이더 마이크로파 타워 등
