커뮤니케이션 자유로운 서 있는 격자 탑 4 다리가 있는 100m 직류 전기를 통한 강철
| 원래 장소 | 광저우, 중국 |
|---|---|
| 브랜드 이름 | GUANGXIN |
| 인증 | ISO9001 |
| 모델 번호 | SST-043 |
| 최소 주문 수량 | 1개 세트 |
| 가격 | USD1998-19998 per set |
| 포장 세부 사항 | 플라스틱 거품 시트 |
| 배달 시간 | 20-30 일 |
| 지불 조건 | 전신환, L/C (신용장), 웨스턴 유니온, 머니그램 |
| 공급 능력 | 달 당 500개 세트 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 자유로운 서 있는 격자 탑 | 표면가공도 | 뜨거운 복각 전기 요법 |
|---|---|---|---|
| 높이 | 30m ~ 100m 또는 맞춤형 높이 | 물질 등급 | GB Q235, Q345, Q355 또는 지정된 등급 |
| 항복 강도 | 235~355MPa | 직류 전기로 자극된 두께 | 65~85 미크론 |
| 디자인 | 마운팅 브래킷이 있는 플랫폼 1-5개 | 바람 하중 | 0.36-1.0kN/sqm |
| 수명 | 20-50년 | 배달 시간 | 20-30 일 |
| 하이 라이트 | 100m 프리 스탠딩 격자 타워,30m 프리 스탠딩 격자 타워,100m 강철 모노폴 타워 |
||
제품 설명

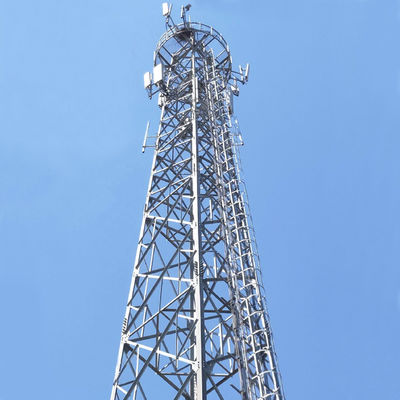

커뮤니케이션 자유로운 서 있는 격자 탑 4 다리가 있는 100m 직류 전기를 통한 강철
4 다리 자립 아연 도금 강철 통신 안테나 격자 타워
4 다리 자립 강철 격자 타워일반적으로 각진 강판과 평판 강판으로 만들어집니다.4-leg 격자 타워는 일반적으로 여러 섹션으로 나뉘며 섹션은 볼트와 너트가 있는 평평한 연결 플레이트로 연결됩니다.각 타워 섹션은 앵글 강판과 평판으로 만들어집니다.모든 강판은 컷아웃, 구멍 및 용융 아연 도금으로 사전 제작됩니다.
모든 철탑은 고객이 승인한 도면 및 사양에 따라 제작 및 배송됩니다.
철탑은 일반적으로 기초, 타워 본체, 휴식 및 작업 플랫폼, 안테나 장착 브래킷, 사다리, 피뢰침 및 접지 리드로 구성됩니다.
4 각형 강철 격자 타워의 사양
| 재료 | 앵글 강판, 평강판, 볼트 및 너트강철 모노폴 타워 |
| 강철 유형 | 용접 가능한 저탄소 구조용 강 |
| 강철 등급 | GB Q235, Q345, BS 4360, ASTM A36 등 |
| 항복 강도 | Fy≥235MPa |
| 인장 강도 | Fu≥400MPa |
| 연장 | σ≥20% |
| 표면 마감 | 용융 아연 도금 |
| 아연 도금 층 | T≥65μm |
| 키 | 20m ~ 100m, 요청에 따라 맞춤화 |
| 설계 | 4개의 다리 자체 지지형 또는 독립형 격자 타워 |
| 구조 | 1 ~ 5개의 플랫폼, 각 플랫폼에는 안테나 장착용 브래킷 4~6개 또는 안테나, 마이크로웨이브, RRU 및 기타 장치 장착용 지정된 수의 브래킷이 함께 제공됩니다. |
| 공급 모드 | CKD(Complete Knocked Down), SKD(Semi-Knocked Down), DKD(Direct Knocked Down) |
| 고정/고정 | 볼트 및 너트, 연결 플레이트 |
| 구성 | 기초/고정 볼트, 타워 섹션, 1-5 플랫폼(옵션), 장착 브래킷, 사다리, 추락 방지 안전 시스템, 피뢰침, 접지판 등 |
| 풍하중 | 0.35-1.0kN/sqm |
| 수명 | 20-50년 |
| 보증 | 3 년 |
| 애플리케이션 | GSM/3G/4G/5G/FM 라디오 안테나, 전자레인지, 통신국. |
3개의 플랫폼과 안테나 브래킷이 있는 70m 높이 돛대 4각 강철 이동 통신 타워
4각형 강철 격자 통신 타워의 구조는 일반적으로 기초 고정 볼트(케이지 프레임), 타워 본체 섹션, 1~5개 플랫폼, 장착 브래킷, 피뢰/보호봉, 사다리, 접지판, 추락 방지 안전 시스템으로 구성됩니다. (케이지 구조) 및 패스너(클램프, 클립, 볼트 및 너트 등).통신 타워의 설계, 구조 및 높이는 요구 사항 및 도면에 따라 사용자 정의할 수 있습니다.
유사한 아연 도금 강철 통신 타워
3 다리 자립 강철 격자 타워일반적으로 관형 강관을 주 구조물(타워 다리 또는 몸체로 말할 수 있음)로, 각형 강판 또는 파이프를 서브 프레임(수평 및 수직 가새)으로 사용합니다.격자 타워는 일반적으로 여러 섹션으로 나뉘며 섹션은 볼트와 너트가 있는 플랜지 플레이트로 연결됩니다.각 타워 섹션은 관형 강관과 각형 또는 평평한 강판으로 만들어지며 때로는 타워가 완전히 강철 파이프로 만들어지거나 일부 버팀대는 단단한 강철 막대로 만들어집니다.
완전히 강관으로 만들어진 관형 강철 격자 타워의 섹션은 일반적으로 5m 이상의 격자 부품으로 공장에서 용접되며 각 섹션은 타워 섹션 간의 연결을 위해 플랜지 플레이트로 용접됩니다.타워를 설치할 때 고정볼트 프레임(스틸 케이지 프레임이라고 함)과 콘크리트로 기초를 시공해야 합니다.타워는 볼트와 너트가 있는 플랜지 플레이트를 통해 기초에 고정됩니다.이러한 종류의 관형 강철 격자 타워는 설치가 쉽고 매우 견고하고 강력하지만 모든 타워 섹션이 트럭이나 컨테이너에서 더 많은 공간을 차지하는 큰 부품으로 용접되기 때문에 운송 비용이 조금 더 비싸고 비용이 많이 듭니다.
따라서 가장 인기있는 3 다리 강철 격자 타워는 관형 파이프와 각진 강판으로 만들어집니다.강관은 타워 레그용으로, 앵귤러 강판은 브레이싱(지지 부재)용으로, 평판은 커넥터용으로 제작됩니다.강관은 연결을 위해 양쪽 끝에 플랜지로 용접됩니다.타워의 모든 부품은 설치 준비가 된 CKD(완전 녹다운) 강철 부재로 사전 제작됩니다.타워를 설치할 때 강관을 기초에 볼트와 너트로 고정한 후 앵귤러 강판 가새를 볼트와 너트로 용접된 연결 플레이트를 통해 파이프에 연결하기만 하면 됩니다.CKD 방식으로 제작하면 컨테이너나 트럭으로 더 많은 자재를 운송할 수 있기 때문에 비용이 저렴하고 운송 비용도 훨씬 저렴합니다.
3 다리 강철 격자 통신 타워의 구조는 일반적으로 기초 고정 볼트 (케이지 프레임), 타워 본체 섹션, 1 ~ 5 플랫폼, 장착 브래킷, 피뢰 또는 보호 막대, 사다리, 접지 플레이트, 낙하 방지 안전 시스템으로 구성됩니다. (외부 케이지 구조) 및 패스너(클램프, 클립, 볼트 및 너트 등).통신 타워의 설계, 구조 및 높이는 요구 사항 및 도면에 따라 사용자 정의할 수 있습니다.
옥상 철탑
옥상 철탑은 커뮤니티의 통신 신호 범위를 확대하기 위한 통신 마이크로셀 스테이션용 소형 타워입니다.일반적으로 루프탑에 장착되는 양각대 또는 삼각대 타워로 설계되며 루프탑 타워의 높이는 일반적으로 5m ~ 15m입니다.옥상 타워는 관형 강관으로 만든 주 기둥과 플랜지, 볼트 및 너트로 연결된 브레이싱으로 일부 앵글 또는 평면 강판으로 구성됩니다.고정 볼트가 있는 기초도 타워를 고정하는 데 필요합니다.때때로 옥상 타워는 더 높은 풍하중을 갖도록 와이어가이드 타워로 설계됩니다.
