3 플랫폼 격자 풍력 터빈 타워 3 다리 아연 도금 100m BS 4360
| 원래 장소 | 광저우, 중국 |
|---|---|
| 브랜드 이름 | GUANGXIN |
| 인증 | ISO9001 |
| 모델 번호 | SST-033 |
| 최소 주문 수량 | 1개 세트 |
| 가격 | USD1998-9998 per piece |
| 포장 세부 사항 | 플라스틱 버블 시트 및 펄 울 시트 |
| 배달 시간 | 20-30DAYS |
| 지불 조건 | 전신환, L/C (신용장), 웨스턴 유니온, 머니그램 |
| 공급 능력 | 달 당 200개 세트 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 격자 풍력 터빈 타워 | 재료 | Wledable 구조용 탄소강 파이프 및 플레이트 |
|---|---|---|---|
| 디자인 | 자립형 강철 격자 타워 | 판형 | 마운팅 브래킷이 있는 플랫폼 1-3개 |
| 풍속 | 30-60m/s | 애플리케이션 | GSM, 2G, 3G, 4G, 5G 매크로셀 및 마이크로셀 통신국 |
| 하이 라이트 | 100m 격자 풍력 터빈 타워,ODM 격자 풍력 터빈 타워,100m 격자 철탑 |
||
제품 설명
3 플랫폼 격자 풍력 터빈 타워 3 다리 아연 도금 100m BS 4360
3개의 다리가 있는 관 직류 전기를 통한 강철 Self-sopprting 격자 이동 통신 안테나 탑
Lattice Wind Turbine Tower는 통신 또는 전력 전송 및 배전 응용 분야에서 가장 널리 사용되는 타워입니다.일반적으로 3개의 다리 또는 4개의 다리용으로 설계되며 아연도금 관형 강관과 앵귤러 강판으로 구성되며 볼트와 너트로 용접 및 고정됩니다.30m ~ 100m 높이의 강철 격자 타워는 통신 마이크로 셀 또는 매크로 셀 스테이션 및 송전 또는 배전 전선 및 케이블을 장착하는 데 널리 사용됩니다.
격자 풍력 터빈 타워의 사양
| 재료 | 관형 강관, 각형 강판, 평강판 또는 단단한 강봉, 볼트 및 너트 |
| 강철 유형 | 용접 가능한 저탄소 구조용 강 |
| 강철 등급 | GB Q235, Q345, BS 4360, ASTM A36 등 |
| 항복 강도 | Fy≥235MPa |
| 인장 강도 | Fu≥400MPa |
| 연장 | σ≥20% |
| 표면 마감 | 용융 아연 도금 |
| 아연 도금 층 | T≥65μm |
| 키 | 20m ~ 100m, 요청에 따라 맞춤화 |
| 설계 | 3개의 다리 자립형 또는 독립형 격자 타워 |
| 구조 | 1 ~ 5개의 플랫폼, 각 플랫폼에는 안테나 장착용 브래킷 4~6개 또는 안테나, 마이크로웨이브, RRU 및 기타 장치 장착용 지정된 수의 브래킷이 함께 제공됩니다. |
| 공급 모드 | CKD(Complete Knocked Down), SKD(Semi-Knocked Down), DKD(Direct Knocked Down) |
| 고정/고정 | 볼트 및 너트, 연결 플랜지 |
| 구성 | 기초/고정 볼트, 타워 섹션, 1-5 플랫폼(옵션), 장착 브래킷, 사다리, 추락 방지 안전 시스템, 피뢰침, 접지판 등 |
| 풍하중 | 0.35-1.0kN/sqm |
| 수명 | 20-50년 |
| 보증 | 3 년 |
| 애플리케이션 | GSM/3G/4G/5G/FM 라디오 안테나, 마이크로파, 통신국 |

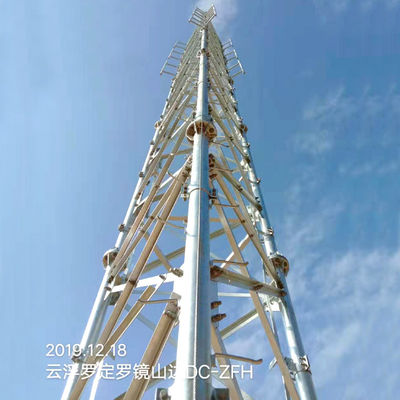

3 다리 자립 강철 격자 타워일반적으로 관형 강관을 주 구조물(타워 다리 또는 몸체로 말할 수 있음)로, 각형 강판 또는 파이프를 서브 프레임(수평 및 수직 가새)으로 사용합니다.격자 타워는 일반적으로 여러 섹션으로 나뉘며 섹션은 볼트와 너트가 있는 플랜지 플레이트로 연결됩니다.각 타워 섹션은 관형 강관과 각형 또는 평평한 강판으로 만들어지며 때로는 타워가 완전히 강철 파이프로 만들어지거나 일부 버팀대는 단단한 강철 막대로 만들어집니다.
완전히 강관으로 만들어진 관형 강철 격자 타워의 섹션은 일반적으로 5m 이상의 격자 부품으로 공장에서 용접되며 각 섹션은 타워 섹션 간의 연결을 위해 플랜지 플레이트로 용접됩니다.타워를 설치할 때 고정볼트 프레임(스틸 케이지 프레임이라고 함)과 콘크리트로 기초를 시공해야 합니다.타워는 볼트와 너트가 있는 플랜지 플레이트를 통해 기초에 고정됩니다.이러한 종류의 관형 강철 격자 타워는 설치가 쉽고 매우 견고하고 강력하지만 모든 타워 섹션이 트럭이나 컨테이너에서 더 많은 공간을 차지하는 큰 부품으로 용접되기 때문에 운송 비용이 조금 더 비싸고 비용이 많이 듭니다.
2개의 플랫폼이 있는 3개의 다리 아연 도금 강철 격자 타워
3 다리 강철 격자 통신 타워의 구조는 일반적으로 기초 고정 볼트 (케이지 프레임), 타워 본체 섹션, 1 ~ 5 플랫폼, 장착 브래킷, 피뢰 또는 보호 막대, 사다리, 접지 플레이트, 낙하 방지 안전 시스템으로 구성됩니다. (외부 케이지 구조) 및 패스너(클램프, 클립, 볼트 및 너트 등).통신 타워의 설계, 구조 및 높이는 요구 사항 및 도면에 따라 사용자 정의할 수 있습니다.
유사 또는 관련 통신 타워
4 다리 자립 강철 격자 타워일반적으로 각진 강판과 평판 강판으로 만들어집니다.4-leg 격자 타워는 일반적으로 여러 섹션으로 나뉘며 섹션은 볼트와 너트가 있는 평평한 연결 플레이트로 연결됩니다.각 타워 섹션은 앵글 강판과 평판으로 만들어집니다.모든 강판은 컷아웃, 구멍 및 용융 아연 도금으로 사전 제작됩니다.
4각형 강철 격자 통신 타워의 구조는 일반적으로 기초 고정 볼트(케이지 프레임), 타워 본체 섹션, 1~5개 플랫폼, 장착 브래킷, 피뢰/보호봉, 사다리, 접지판, 추락 방지 안전 시스템으로 구성됩니다. (케이지 구조) 및 패스너(클램프, 클립, 볼트 및 너트 등).통신 타워의 설계, 구조 및 높이는 요구 사항 및 도면에 따라 사용자 정의할 수 있습니다.
