Macrocell 안테나를 위한 35m 3 다리 관 통신 강철 탑 Q345 Q235
| 원래 장소 | 광저우, 중국 |
|---|---|
| 브랜드 이름 | GUANGXIN |
| 인증 | ISO9001 |
| 모델 번호 | SST-00335 |
| 최소 주문 수량 | 1개 세트 |
| 가격 | USD20000 per set |
| 포장 세부 사항 | 나무로 되는 깔판과 판지 |
| 배달 시간 | 20-25 일 |
| 지불 조건 | 전신환, L/C (신용장), 웨스턴 유니온, 머니그램 |
| 공급 능력 | 달 당 100개 세트 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 아연 도금 강철 통신 격자 타워 | 물질 등급 | GB Q235 또는 Q345 용접 가능한 탄소 구조용 강 |
|---|---|---|---|
| 항복 강도 | 235-345Mpa | 높이 | 35-55m |
| 디자인 | 3 다리 격자 타워 | 플랫폼 | 마운팅 브래킷이 있는 플랫폼 1-3개 |
| 풍속 | 50m/s | 수명 | 20-50년 |
| 하이 라이트 | Q345 통신철탑,Q235 통신철탑,Q345 통신탑 |
||
제품 설명

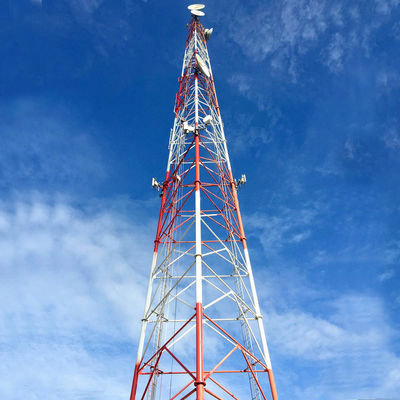

Macrocell 안테나를 위한 35m 3 다리 관 통신 강철 탑 Q345
Macrocell 안테나용 35m 3-leg 관형 및 각형 강철 통신 타워
아연 도금 강철 격자 통신 타워
격자형 통신탑에는 지상 고정식 자립식 철탑, 옥상 자립식 철탑, 철선 가이드탑의 3가지 유형이 있습니다.강철 격자 타워는 일반적으로 높이가 35m에서 100m에 이릅니다.
3 다리 관형 강철 격자 타워의 사양
| 재료 | 관형 강관, 각형 강판, 평강판 또는 단단한 강봉, 볼트 및 너트 |
| 강철 유형 | 용접 가능한 저탄소 구조용 강 |
| 강철 등급 | GB Q235, Q345, BS 4360, ASTM A36 등 |
| 항복 강도 | Fy≥235MPa |
| 인장 강도 | Fu≥400MPa |
| 연장 | σ≥20% |
| 표면 마감 | 용융 아연 도금 |
| 아연 도금 층 | T≥65μm |
| 키 | 20m ~ 100m, 요청에 따라 맞춤화 |
| 설계 | 3개의 다리 자립형 또는 독립형 격자 타워 |
| 구조 | 1 ~ 5개의 플랫폼, 각 플랫폼에는 안테나 장착용 브래킷 4~6개 또는 안테나, 마이크로웨이브, RRU 및 기타 장치 장착용 지정된 수의 브래킷이 함께 제공됩니다. |
| 공급 모드 | CKD(Complete Knocked Down), SKD(Semi-Knocked Down), DKD(Direct Knocked Down) |
| 고정/고정 | 볼트 및 너트, 연결 플랜지 |
| 구성 | 기초/고정 볼트, 타워 섹션, 1-5 플랫폼(옵션), 장착 브래킷, 사다리, 추락 방지 안전 시스템, 피뢰침, 접지판 등 |
| 풍하중 | 0.35-1.0kN/sqm |
| 수명 | 20-50년 |
| 보증 | 3 년 |
| 애플리케이션 | GSM/3G/4G/5G/FM 라디오 안테나, 마이크로파, 통신국 |
SST: 자립형 철탑
자립형 철탑은 통신 또는 전력 전송 및 배전 응용 분야에서 가장 널리 사용되는 타워입니다.일반적으로 3개의 다리 또는 4개의 다리용으로 설계되며 아연도금 관형 강관과 앵귤러 강판으로 구성되며 볼트와 너트로 용접 및 고정됩니다.35m ~ 100m 높이의 강철 격자 타워는 통신 매크로 셀 스테이션 및 송전 또는 배전 전선 또는 케이블을 장착하는 데 널리 사용됩니다.
3 다리 자립 강철 격자 타워일반적으로 관형 강관을 주 구조물(타워 다리 또는 몸체로 말할 수 있음)로, 각형 강판 또는 파이프를 서브 프레임(수평 및 수직 가새)으로 사용합니다.격자 타워는 일반적으로 여러 섹션으로 나뉘며 섹션은 볼트와 너트가 있는 플랜지 플레이트로 연결됩니다.각 타워 섹션은 관형 강관과 각형 또는 평평한 강판으로 만들어지며 때로는 타워가 완전히 강철 파이프로 만들어지거나 일부 버팀대는 단단한 강철 막대로 만들어집니다.
완전히 강관으로 만들어진 관형 강철 격자 타워의 섹션은 일반적으로 5m 이상의 격자 부품으로 공장에서 용접되며 각 섹션은 타워 섹션 간의 연결을 위해 플랜지 플레이트로 용접됩니다.타워를 설치할 때 고정볼트 프레임(스틸 케이지 프레임이라고 함)과 콘크리트로 기초를 시공해야 합니다.타워는 볼트와 너트가 있는 플랜지 플레이트를 통해 기초에 고정됩니다.이러한 종류의 관형 강철 격자 타워는 설치가 쉽고 매우 견고하고 강력하지만 모든 타워 섹션이 트럭이나 컨테이너에서 더 많은 공간을 차지하는 큰 부품으로 용접되기 때문에 운송 비용이 조금 더 비싸고 비용이 많이 듭니다.
따라서 가장 인기있는 3 다리 강철 격자 타워는 관형 파이프와 각진 강판으로 만들어집니다.강관은 타워 레그용으로, 앵귤러 강판은 브레이싱(지지 부재)용으로, 평판은 커넥터용으로 제작됩니다.강관은 연결을 위해 양쪽 끝에 플랜지로 용접됩니다.타워의 모든 부품은 설치 준비가 된 CKD(완전 녹다운) 강철 부재로 사전 제작됩니다.타워를 설치할 때 강관을 기초에 볼트와 너트로 고정한 후 앵귤러 강판 가새를 볼트와 너트로 용접된 연결 플레이트를 통해 파이프에 연결하기만 하면 됩니다.CKD 방식으로 제작하면 컨테이너나 트럭으로 더 많은 자재를 운송할 수 있기 때문에 비용이 저렴하고 운송 비용도 훨씬 저렴합니다.

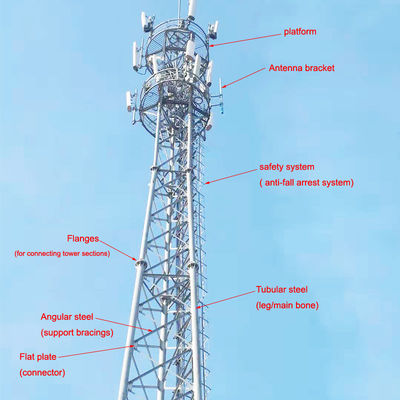

3 다리 강철 격자 통신 타워의 구조는 일반적으로 기초 고정 볼트 (케이지 프레임), 타워 본체 섹션, 1 ~ 5 플랫폼, 장착 브래킷, 피뢰 또는 보호 막대, 사다리, 접지 플레이트, 낙하 방지 안전 시스템으로 구성됩니다. (외부 케이지 구조) 및 패스너(클램프, 클립, 볼트 및 너트 등).통신 타워의 설계, 구조 및 높이는 요구 사항 및 도면에 따라 사용자 정의할 수 있습니다.
